某核电鼓网齿轮箱服务

设备编号：2-7192-PM4001、2-7192-PM4007；

测点布置：使用巡检设备分别采集冷冻水系统泵驱动端及非驱动端的声音、振动信号；

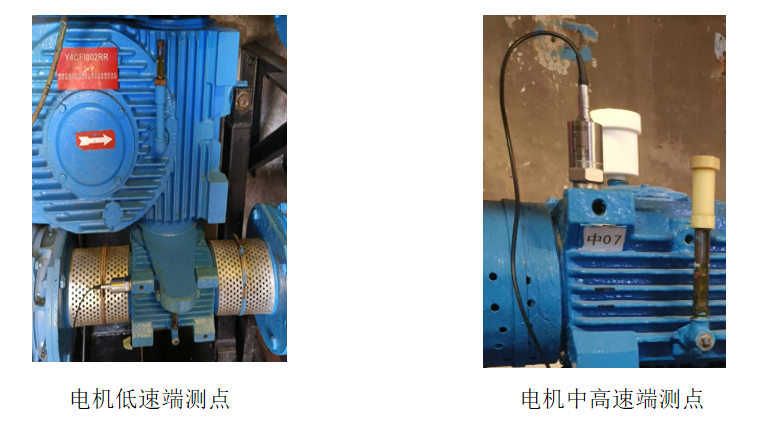

测试对象：某核电鼓网齿轮箱； 设备编号：1CFI002RR、5CFI002RR； 测点布置：使用微著提供的巡检设备分别采集鼓网齿轮箱电机驱动端低速端及中高速端的声音、

振动信号；

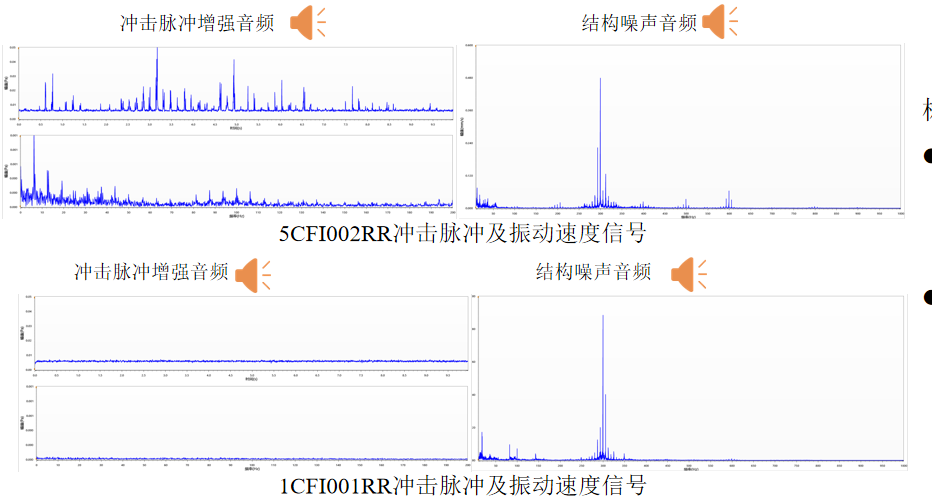

对比1CFI001RR及5CFI002RR指标及图谱：

5CFI002RR冲击峰值及周期冲击能量指标值相对高出10dB以上，但振动值无明显差别；

5CFI002RR冲击脉冲信号中存在明显涡轮蜗杆啮合冲击特征，且被转频调制，但振动速度谱相对无明显差别。

数据分析（电机低速端测点）

诊断结论： 编号为5CFI002RR鼓网齿轮箱设备电机低速端存在蜗轮涡杆啮合不佳问题，建议择机检修；

维修方式： 调整电机底部的辅助支撑力。

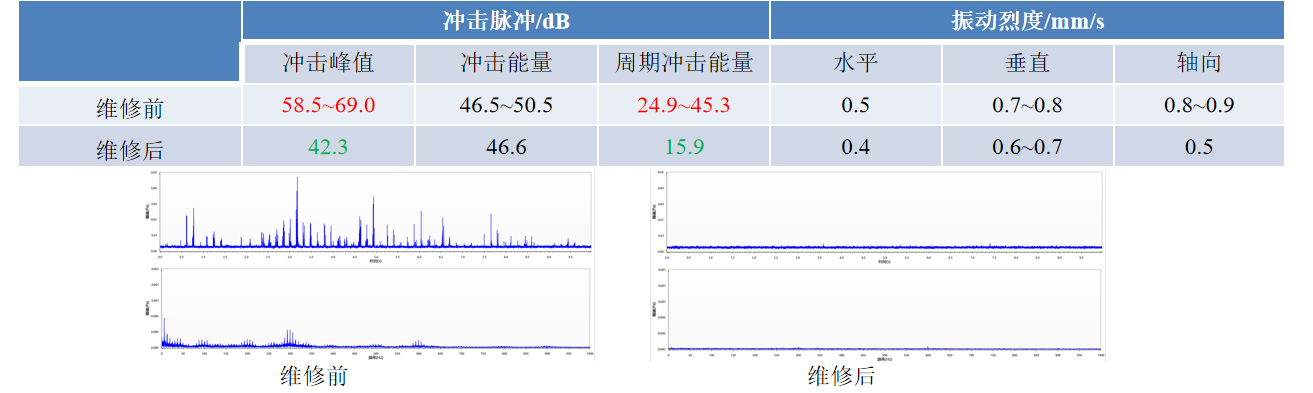

维修结果：

如上所示：5CFI002RR维修后，冲击脉冲指标值明显下降，且冲击脉冲信号中的涡轮蜗杆啮合冲击特征消失；振动值无明显变化，说明通过振动测试难以发现上述问题。

价值点：

微著提供的便携式采集系统可准确检测鼓网齿轮箱故障，并通过冲击脉冲分析方法，确定故障发生位置，并为客户制定维修计划提供便利，避免了设备亚健康状态导致疲劳故障发生。
