某核电三厂2号机组冷冻水系统泵服务

设备编号：2-7192-PM4001、2-7192-PM4007；

测点布置：使用巡检设备分别采集冷冻水系统泵驱动端及非驱动端的声音、振动信号；

数据分析

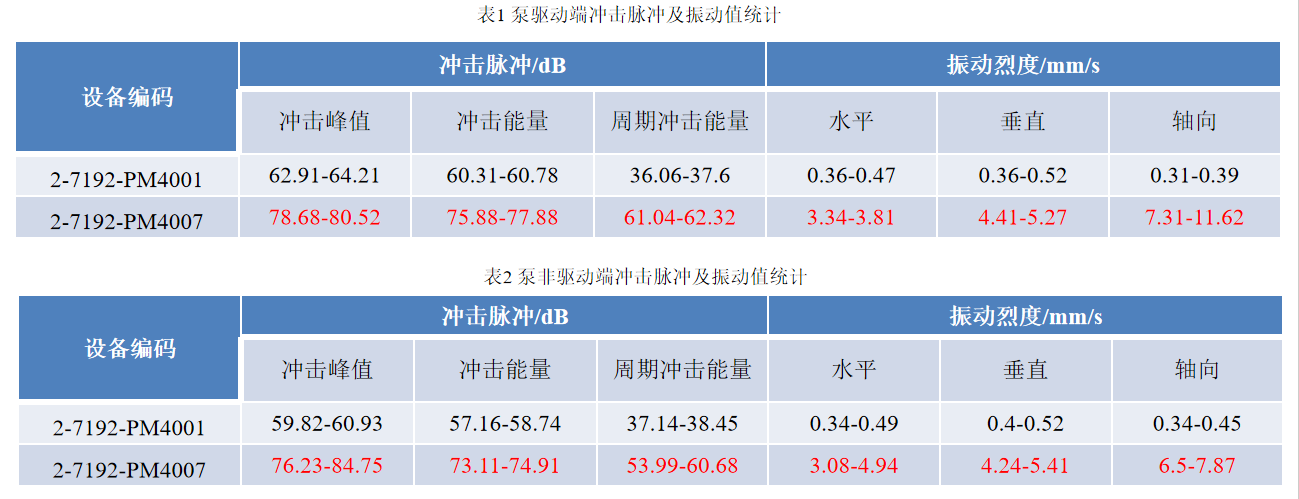

 通过对比：2-7192-PM4007泵侧驱动端及非驱动端冲击脉冲指标值及振动值明显高于2-7192-PM4001，其中冲击峰值高出15dB左右；冲击能量高出15dB左右；周期冲击能量高出25dB左右。推测2-7192-PM4007泵侧运行状态异常。

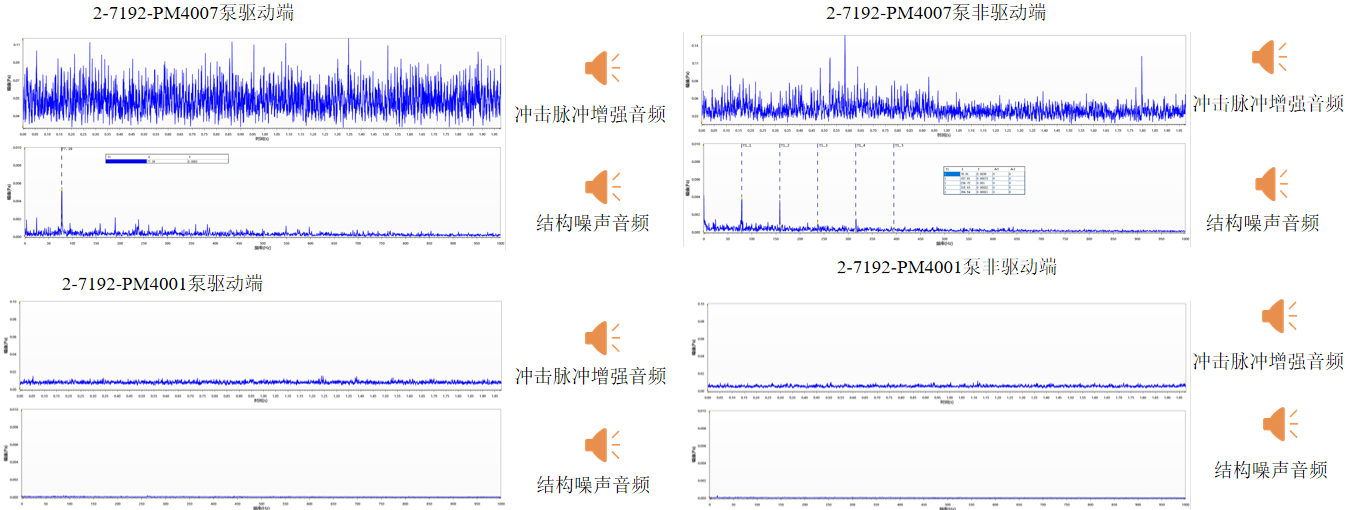

数据分析

对比冲击脉冲信号可知，2-7192-PM4007泵驱动端及非驱动端冲击脉冲谱中都存在驱动端滚动轴承（型号：SKF5313）外圈故障特征频率。

诊断结论

推测为泵驱动端滚动轴承外圈中度故障，建议停机时进行检修；

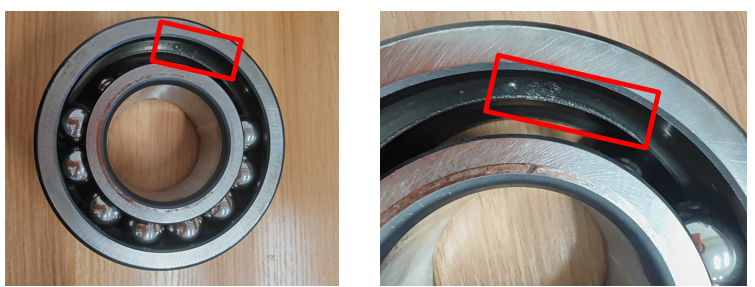

拆解验证：

价值点：

使用微著提供的便携式采集系统可准确检测出滚动轴承故障，并通过联合分析冲击脉冲及振动信号，确定故障位置及故障严重程度，为客户制定检修计划提供便利。
