3号机组常规岛检测服务

      2017年3月22日5号电机单试结果表明，电机驱动端垂直方向振动存在超标问题，我方（苏州微著设备诊断技术有限公司）对某核电3号机组常规岛5#主给水泵电机（以下简称5#电机）振动数据开展分析，并提出了现场动平衡治理方案。在我方测试服务中，于3月24日对5#电机实施驱动端动平衡配重处理，并对5#电机实施振动监测。结果表明仅通过一次平衡配重，5#电机振动烈度便已降至1.9mm/s，电机振动符合安全运行标准。本报告将对本次现场动平衡工作展开分析总结。

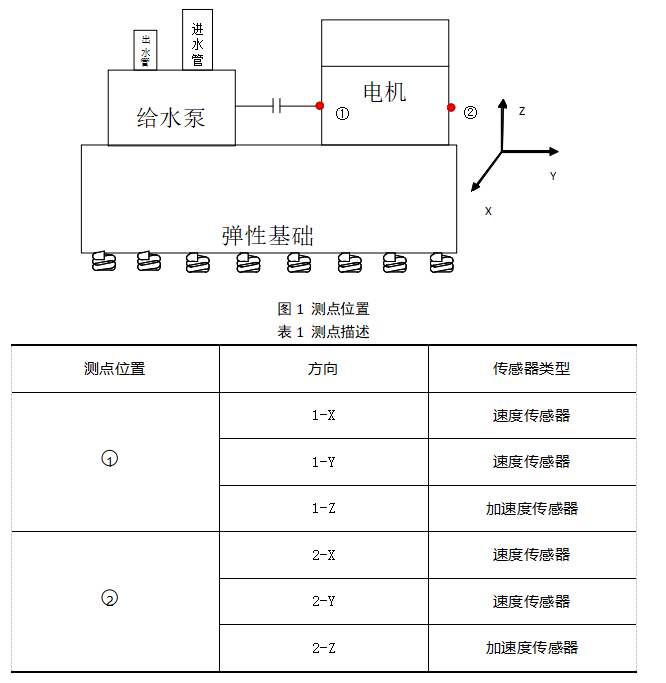

      本次振动测点布置于电机两端轴瓦，对轴瓦垂直，水平，轴向三个方向振动实施监测。测点具体描述见图1，表2。

平衡前后振动对比分析

振动烈度对比

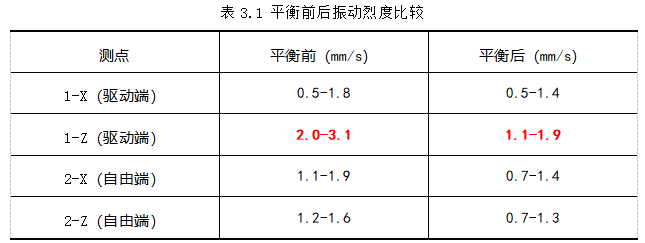

现场进行动平衡前后振动烈度对比如表所示：

      根据动平衡前后振动烈度对比图发现，5#电机在实施现场动平衡措施后，驱动端轴瓦垂直方向最大振动烈度从3.1mm/s降至1.9mm/s，所有测点振动均在安全标准（2.8mm/s）以内，表明5#电机振动超标问题得到有效控制。

振动数据对比分析

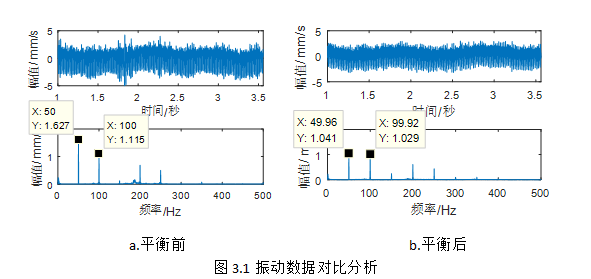

       5#电机动平衡前后振动烈度最高时刻对应的振动数据时域波形，频谱如图三所示：

图一

表二

平衡前后振动对比分析表

图三
